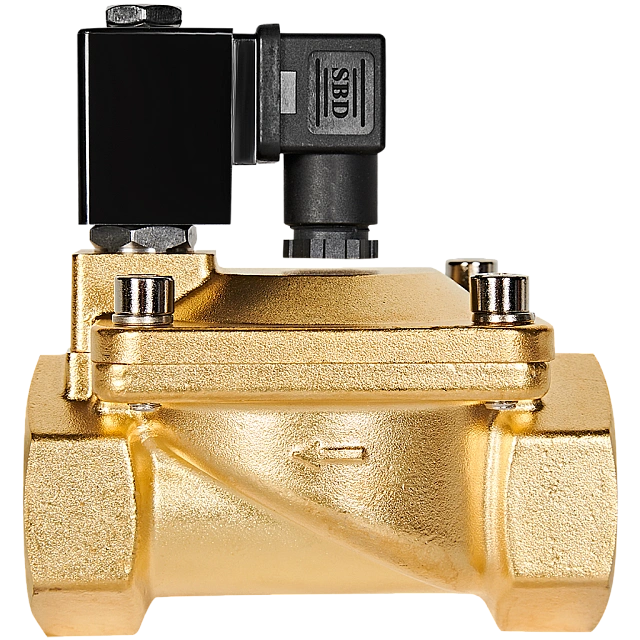

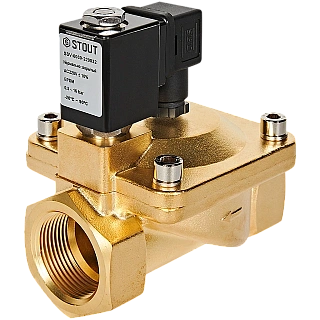

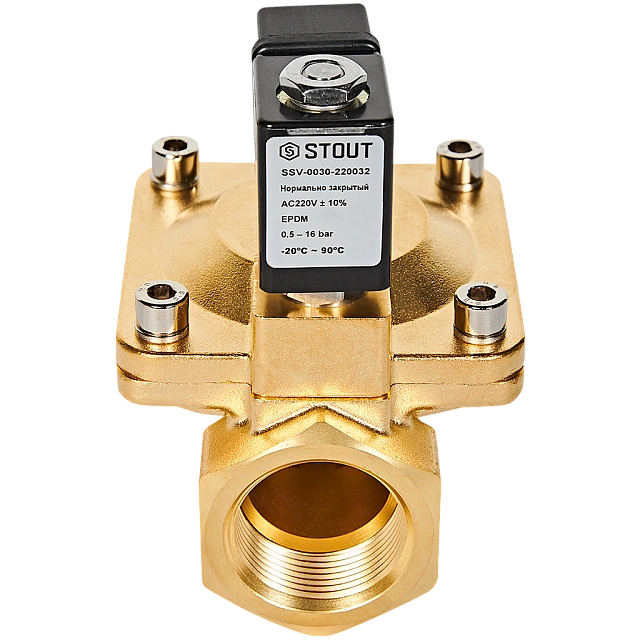

Клапан соленоидный STOUT непрямого действия нормально закрытый 1" 1/4 220 В (SSV-0030-220032)

Клапан двухпозиционный электромагнитный (Соленоид) непрямого действия STOUT (тип SSV-0030) нормально закрытый (НЗ) предназначен для автоматического управления потоками среды, не агрессивной к материалам клапана (воды, масла, нейтральных газов и т. д.).

Принцип действия клапана.

Между входным и выходным патрубком клапана установлена подвижная мембрана, которая открывает и закрывает рабочее седло клапана. Управление мембраной осуществляется при помощи открытия и закрытия перепускных управляющих каналов малого сечения, которые соединены с надмембранным пространством. Открытие/закрытие управляющего канала осуществляется сердечником клапана, который приводится в действие катушкой (соленоидом).

У НЗ клапана сердечник перекрывает управляющий канал, мембрана перекрывает рабочее седло, когда подается напряжение на катушку клапана происходит открытие управляющего канала, меняется давление в надмембранном пространстве, и мембрана изменяет свое положение, открывая основной проток через клапан.

Технические характеристики:

• Среда: вода, воздух, масло
• Тип действия: непрямого действия
• Тип: нормально закрытый
• Седло: 38 мм
• Kv клапана: 22 м3/час

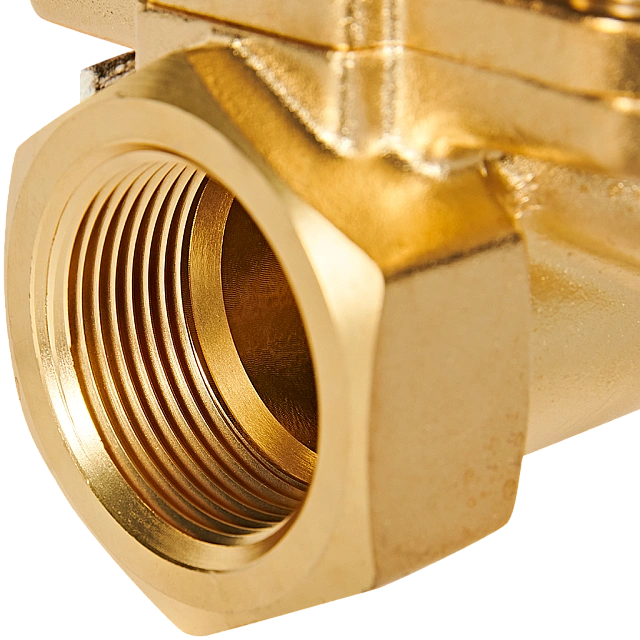

• Присоединительный размер: 1" 1/4
• Вязкость рабочей среды: < 50 сСт
• Рабочее давление: 0,5 - 1,6 MPa
• Максимальное давление: 1,6 MPa
• Диапазон температур: -5...+80 ºC
• Номинальное напряжение: AC220V
• Сопротивление катушки: 580 Ом
• Мощность: AC27VA
