Сервопривод для смесительных клапанов для пропорциональной регулировки STOUT (SVM-0005-230016)

Электропривод для пропорционального управления поворотными регулирующими клапанами STOUT (SVM-0005-230016) предназначен для управления поворотными регулирующими смесительными клапанами аналоговым сигналом от электронных регуляторов температуры.

Привод имеет редукторный электродвигатель, поворот которого осуществляется на угол пропорционально величине управляющего сигнала, поступающего от внешнего регулятора температуры.

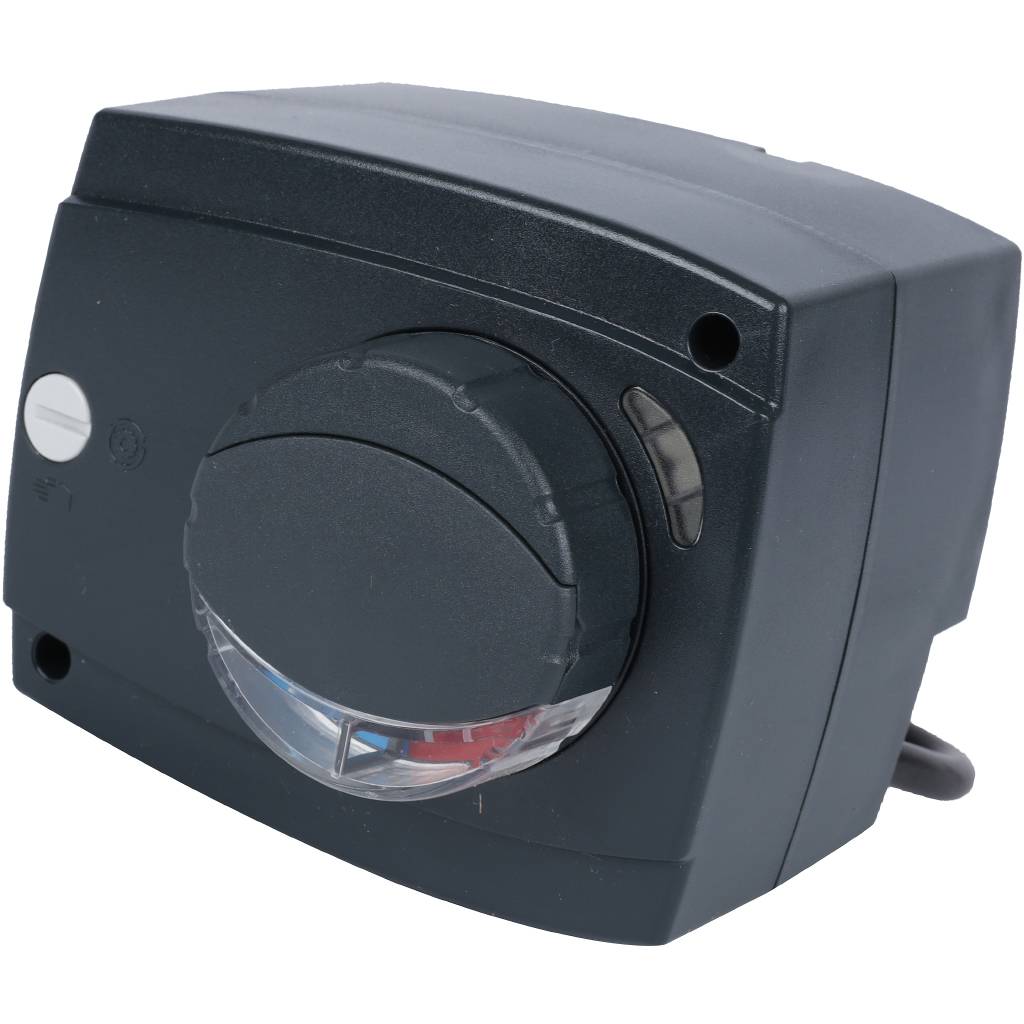

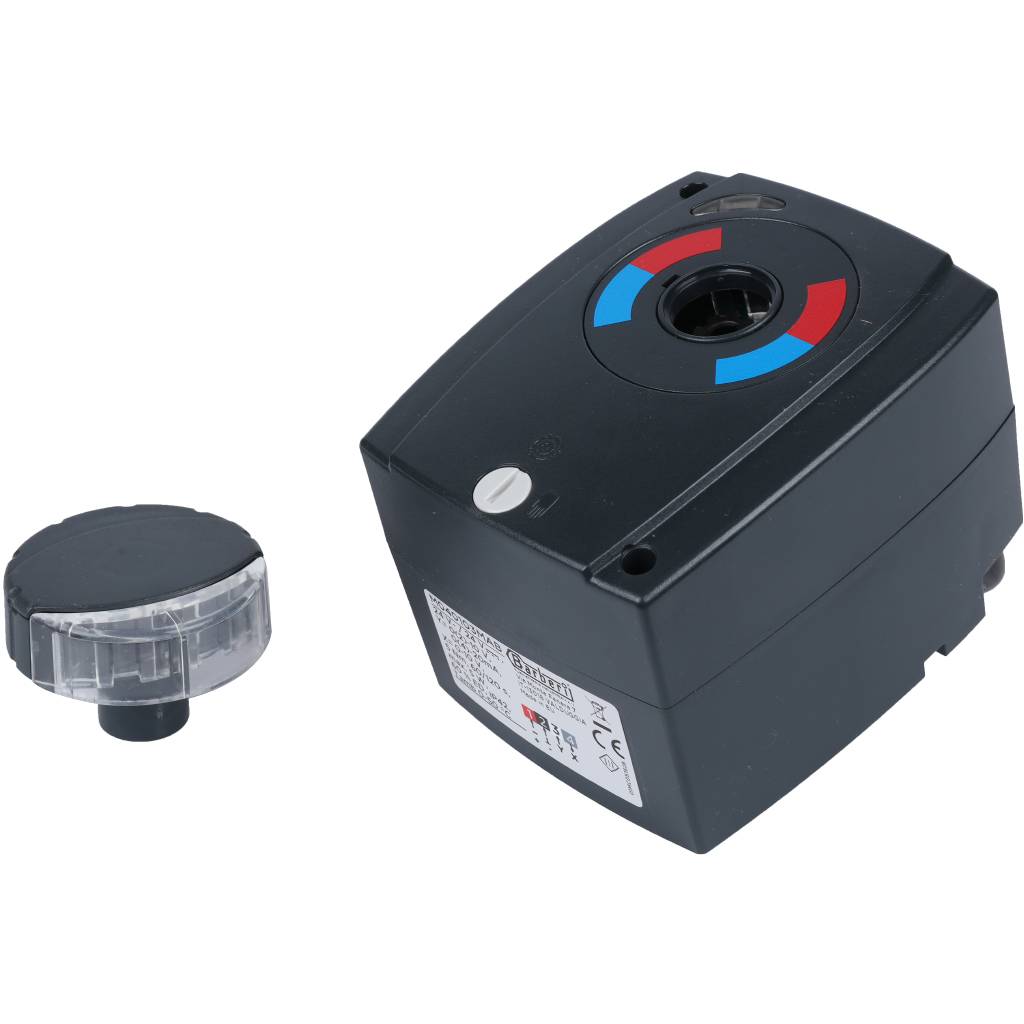

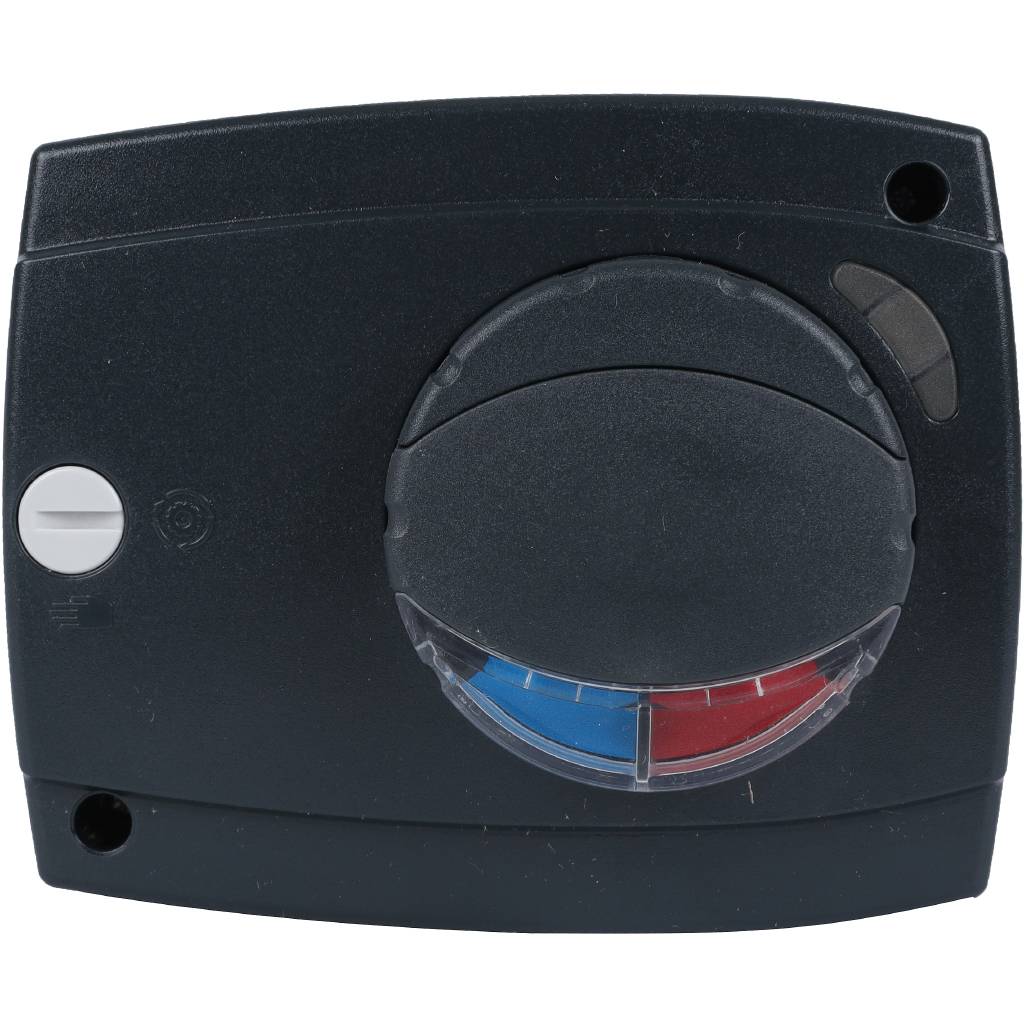

На передней панели привода имеется: рукоятка - для ручного управления и переключатель режимов - при смене положения которого осуществляется разблокировка редуктора привода, светодиодная индикация - указывающая направление вращения привода, цветовая шкала.

Электропривод может устанавливаться в любом положении, кроме расположения под клапаном, также следует избегать мест, где возможно попадание на корпус устройства влаги с трубопроводов.

Технические характеристики:

• Напряжение электрической сети АС/DC: 24 В
• Частота тока: 50 Гц
• Развиваемый крутящий момент: 5 Нм
• Потребляемая мощность: 4 Вт
• Тип управляющего сигнала: Аналоговый
• Величина управляющего сигнала: 0-10 (0-20), 2-10 (4-20) В (мА)
• Угол поворота штока: 90°
• Время поворота штока на 90°: 60, 90, 120 с
• Длина питающего кабеля: 1,95 м
• Класс защиты: IP42
• Температура эксплуатации: +5…+40 °С
• Температура транспортировки и хранения: 0…+50 °С
• Допустимая относительная влажность: 85 %
• Средний срок службы: 10 лет

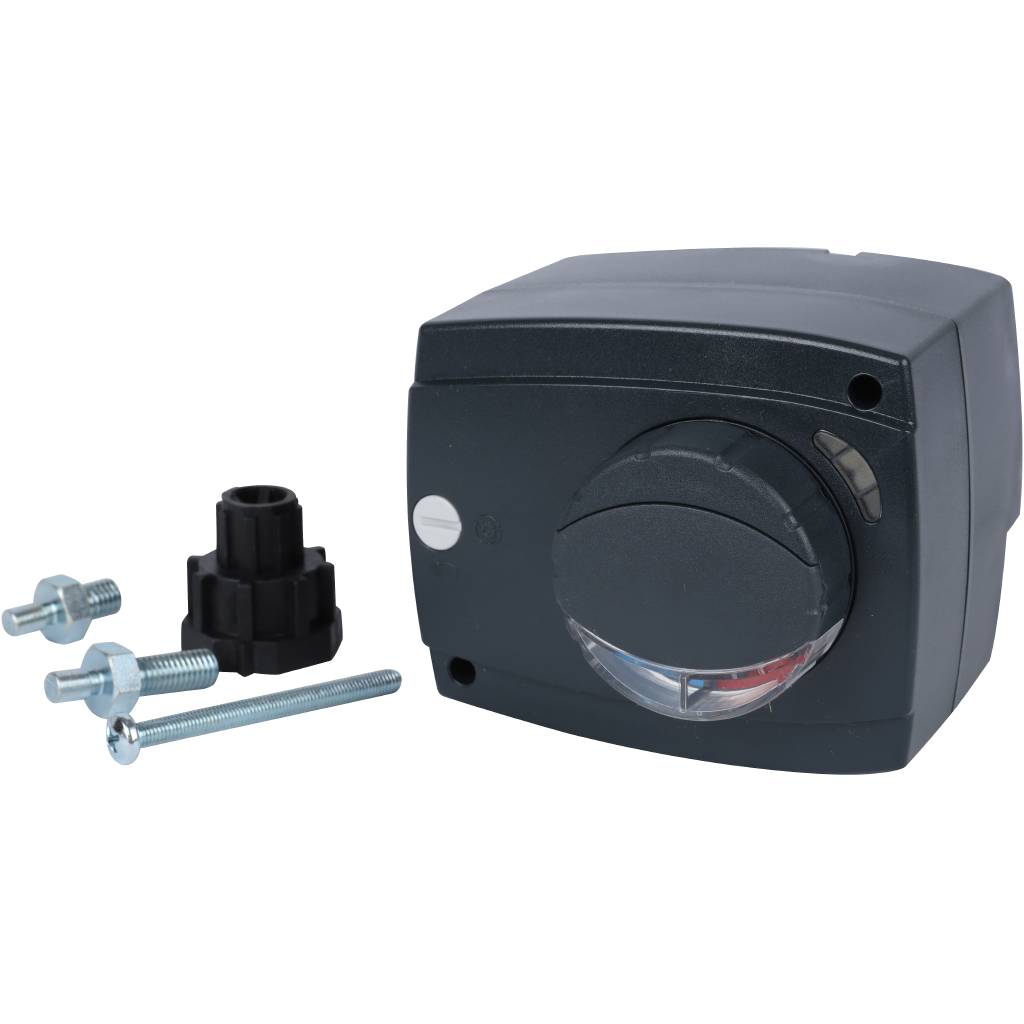

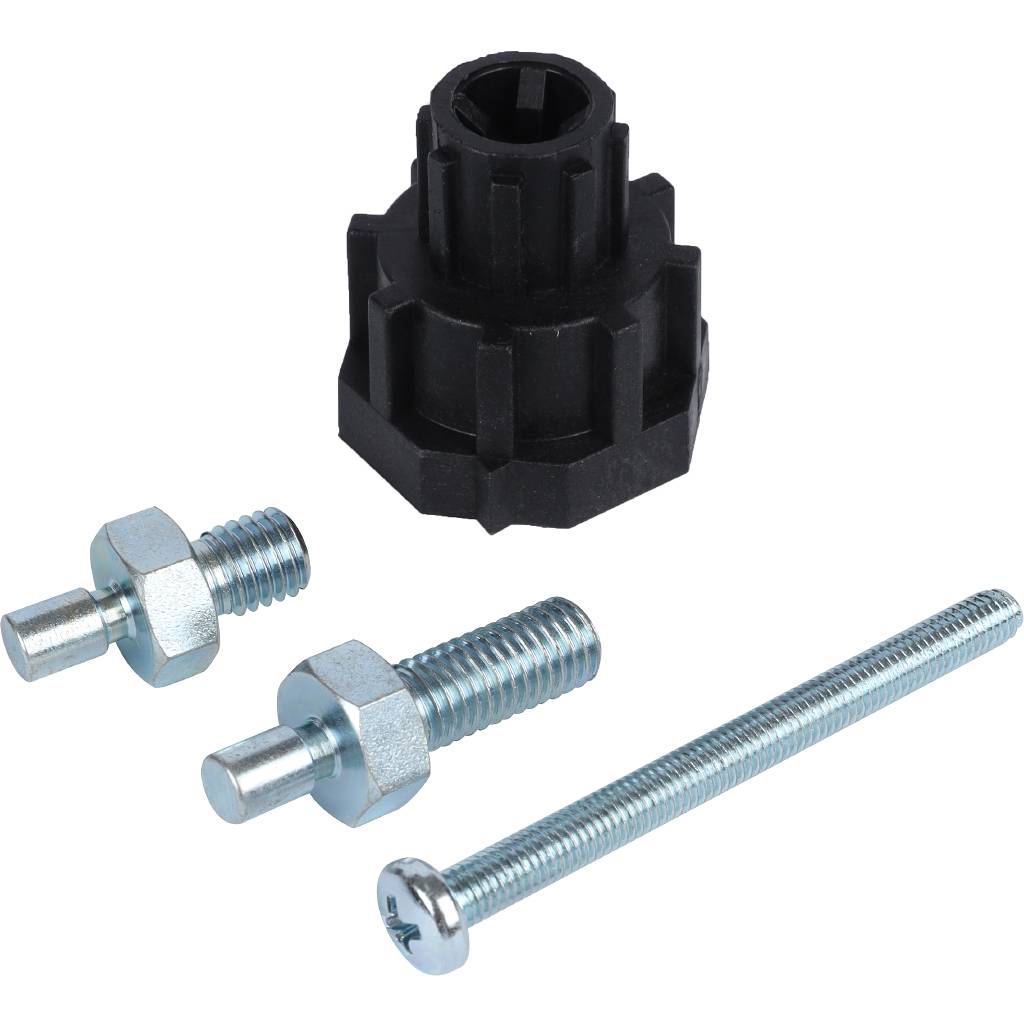

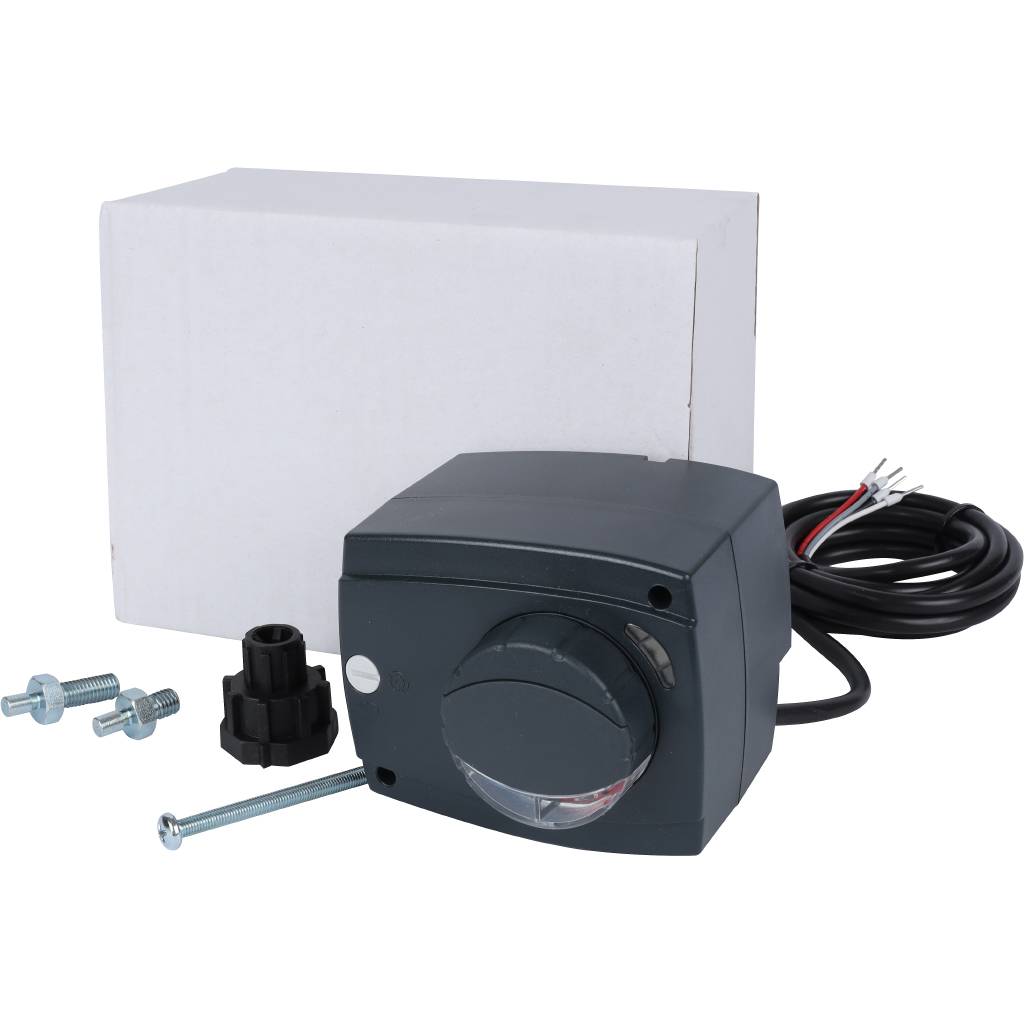

В комплект входят: монтажная втулка-адаптер - для установки привода на клапан, стопорный болт - для исключения вращения привода вокруг клапана, фиксирующий винт - для закрепления привода на шток клапана, кабель - для подачи управляющего сигнала на привод от регулятора и для обратной связи (присоединен к приводу).
